Descripción

Parámetros técnicos

Característica

1. La biela está conectada al eje transversal del control deslizante, eliminando efectivamente la excentricidad causada por daños en el molde en la producción de moldes de múltiples estaciones, asegurando la concentricidad y precisión estándar de los productos de múltiples estaciones.

2. Equipado con una estructura de material superior mecánica, elimina el problema de los moldes de estaciones múltiples que no pueden resolverse con materiales superiores de estaciones múltiples. El producto se puede ajustar libremente en cualquier ángulo y altura para garantizar que el producto forjado permanezca en el molde y lo dañe, lo que reduce los daños al molde y prolonga su vida útil.

3. Control PLC totalmente inteligente, ajuste de modo eléctrico, protección hidráulica contra sobrecargas; Dispositivo de alarma de ajuste de frecuencia variable y corte automático de aceite; Módulo de visualización digital electrónico con función de alta memoria, bloqueo hidráulico opcional y dispositivo automático de elevación.

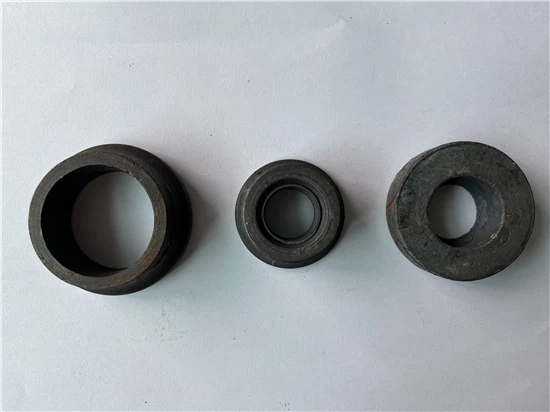

Producto de estampado 1

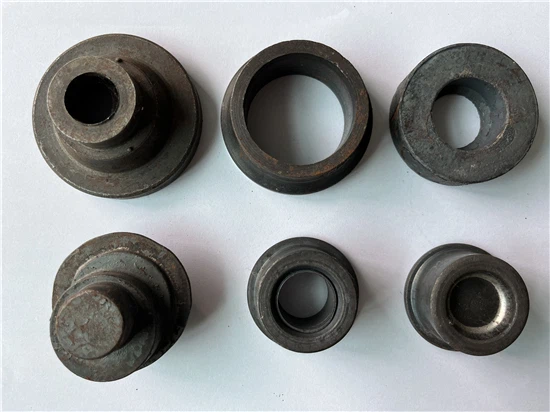

Producto de estampado 2

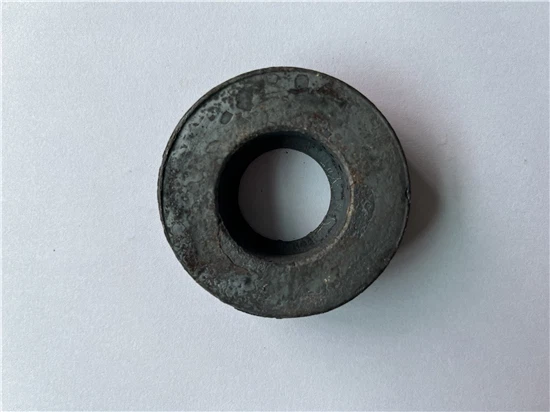

Producto de estampado 3

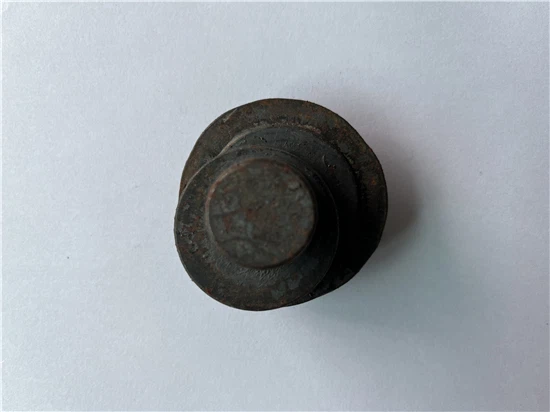

Producto de estampado 4

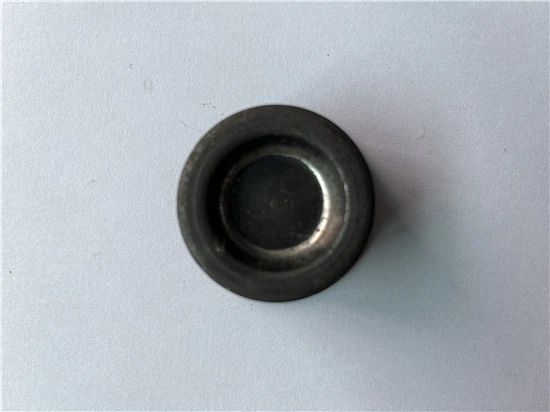

Producto de estampado 5

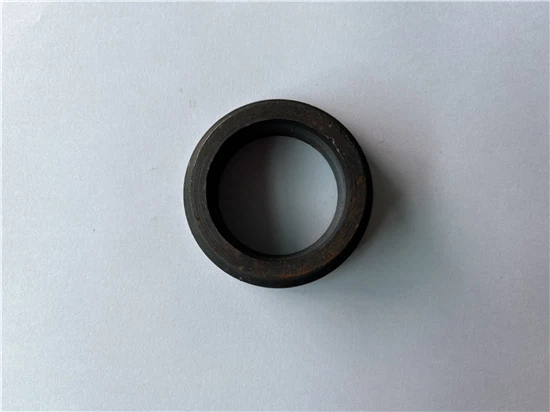

Producto de estampado 6

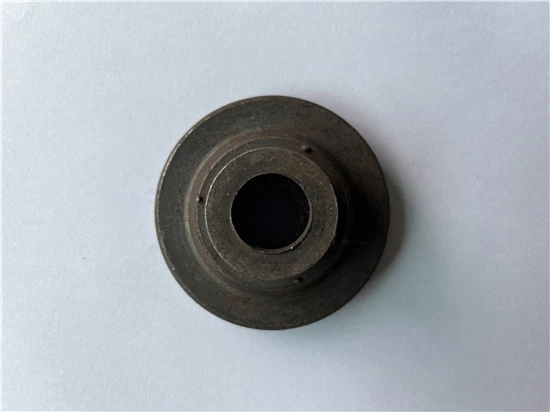

Producto de estampado 7

Nombre	Unidad	DPG-250T		DPG-400T
Fuerza nominal	kn	2500		4000
Tipo		V	H	V	H
Trazo deslizante	milímetros	180	150	250	150
Carrera de fuerza nominal	milímetros	10	5	15	9
Número de golpes (velocidad constante)	s.p.m	50	60	40	60
Altura máxima del troquel	milímetros	500	525	600	650
Ajuste de altura del troquel	milímetros	50		80
Tamaño de mesa de trabajo más bajo	milímetros	900×800×155		1200×900×185
Fondo deslizante	milímetros	750×750		850×850
Orificio central de la mesa de trabajo	milímetros	Ø70(Personalizable)		Ø80(Personalizable)
Agujero del mango del molde	milímetros	Ø80		Ø90
motor principal	KW×P	22×4		45×4
Forma push-down		Tipo de leva mecánica		Tipo de leva mecánica
Capacidad de empuje hacia abajo	kn	200		350
Golpe de empuje hacia abajo	milímetros	50		55
Presión de aire utilizada	Mpa	0.6-0.7		0.6-0.7
Perforación (delantera y trasera × izquierda y derecha × altura)	milímetros	2285×2690×4600		2805×3190×5400
Peso del punzón	Tonelada	Aproximadamente 25		Aprox.38

Nombre	Unidad	DPG-500T		DPG-600T
Fuerza nominal	kn	5000		6000
Tipo		V	H	V	H
Trazo deslizante	milímetros	280	180	280	180
Carrera de fuerza nominal	milímetros	20	12	20	12
Número de golpes (velocidad constante)	s.p.m	35	50	30	45
Altura máxima del troquel	milímetros	600	650	600	650
Ajuste de altura del troquel	milímetros	80		80
Tamaño de mesa de trabajo más bajo	milímetros	1350×950×195		1400×1000×205
Fondo deslizante	milímetros	950×900		1050×950
Orificio central de la mesa de trabajo	milímetros	Ø80(Personalizable)		Ø90(Personalizable)
Agujero del mango del molde	milímetros	Ø90		Ø100
motor principal	KW×P	45×4		55×4
Forma push-down		Tipo de leva mecánica		Tipo de leva mecánica
Capacidad de empuje hacia abajo	kn	400		450
Golpe de empuje hacia abajo	milímetros	60		65
Presión de aire utilizada	Mpa	0.6-0.7		0.6-0.7
Perforación (delantera y trasera × izquierda y derecha × altura)	milímetros	2900×3450×5600		3135×3710×6000
Peso del punzón	Tonelada	Aproximadamente 48		Aprox.57

Nombre	Unidad	DPG-800 Tres ejes		DPG-1000 Tres ejes		DPG-1200 Tres ejes
Fuerza nominal	kn	8000		10000		12000
Tipo		V	H	V	H	V	H
Trazo deslizante	milímetros	300	200	300	200	350	250
Carrera de fuerza nominal	milímetros	30	15	30	18	30	20
Número de golpes (velocidad constante)	s.p.m	20	30	20	30	18	25
Altura máxima del troquel	milímetros	700	750	750	800	800	850
Ajuste de altura del troquel	milímetros	100		100		100
Tamaño de mesa de trabajo más bajo	milímetros	1400×1100×215		1500×1200×245		1500×1300×275
Fondo deslizante	milímetros	1150×1100		1250×1200		1350×1300
Orificio central de la mesa de trabajo	milímetros	Ø100(Personalizable)		Ø100(Personalizable)		Ø120(Personalizable)
Agujero del mango del molde	milímetros	Ø100		Ø120		Ø120
motor principal	KW×P	75×4		90×4		110×4
Forma push-down
Capacidad de empuje hacia abajo	kn	500		600		650
Golpe de empuje hacia abajo	milímetros	70		75		80
Presión de aire utilizada	Mpa
Perforación (delantera y trasera × izquierda y derecha × altura)	milímetros	3305×4070×6300		3470×4230×6600		3670×4590×6900
Peso del punzón	Tonelada	Aprox. 75		Aproximadamente 95		Aprox.116

Accesorios estándar
Embrague neumático	●
pantalla táctil	●
Contador de precarga, contador de pre-rotura	●
Dispositivo de protección contra sobrecarga hidráulica	●
Dispositivo de detección de atascos	●
Toma de corriente	●
Dispositivo eléctrico de lubricación con grasa.	●
Dispositivo electrónico de ajuste de corredera.	●
Indicador electrónico de altura del molde.	●
Dispositivo de equilibrio de correderas y moldes.	●
Interruptor de leva giratorio electrónico	●
Indicador de ángulo del cigüeñal (electrónico)	●
Inversor	●
Encimera	●
Conector de fuente de aire	●
Dispositivo de protección de segunda etapa	●
manual de instrucciones	●

Accesorios estándar	○
Dispositivo de matriz neumática	○
interruptor de pie	○
Dispositivo de punzonado superior deslizante	○
Pie antivibración	○
Dispositivo de protección fotoeléctrica	○
Alimentador (tipos neumático, mecánico y NC)	○
Estante	○
nivelador	○
Robot	○
Dispositivo de iluminación de molde	○

¿Qué es el frenado con prensa?

La prensa plegadora, o formación de frenos, es un proceso de deformación del metal que dobla láminas o placas de metal a lo largo de un eje utilizando una prensa plegadora, sujetando el metal entre un punzón y un troquel. El proceso implica conducir repetidamente el molde para doblarlo a través del sistema de accionamiento. El troquel superior de la prensa plegadora tiene diferentes ángulos y el troquel inferior generalmente tiene forma de V o U.

Los factores que afectan la flexión incluyen la resistencia a la tracción de los materiales, la precisión y resistencia de las herramientas, el tonelaje, el radio de flexión, la carrera, la distancia del tope posterior, la velocidad y más. Estos factores influyen en la recuperación elástica de la chapa y en la precisión del perfil final. Al igual que el estampado, la prensa plegadora no puede fabricar piezas largas.

Engranaje

Motor

control deslizante

Electroválvula dúplex

1. Ventajas de la prensa plegadora

- Alta eficiencia para piezas pequeñas y cortas.

- Operación y configuración convenientes, que solo requieren el reemplazo de matrices superiores o inferiores para diferentes formas y ángulos.

- Menores costos y mayor eficiencia en comparación con el perfilado y estampado.

2. Desventajas de la prensa plegadora

- La tolerancia no es tan estricta como la del perfilado, lo que afecta la precisión del perfil final.

- Adecuado para la fabricación de piezas pequeñas en pequeños lotes.

- Longitud limitada de la plegadora y requiere ajustes repetidos.

- Mayores requisitos para las habilidades del operador, que involucran varios métodos de doblado como el doblado por aire, el doblado de fondo y el acuñado.

3. Ejemplos de aplicaciones prácticas

- Industria Automotriz: Fabricación de componentes como soportes, chasis y piezas estructurales.

- Industria aeroespacial: Conformación de materiales como aleaciones de aluminio y titanio para alas y fuselajes de aviones.

- Industria de la Construcción: Fabricación de componentes estructurales para edificios, como vigas y columnas.
