Descripción

Parámetros técnicos

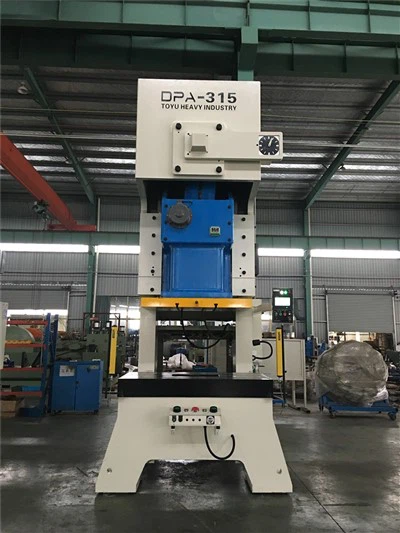

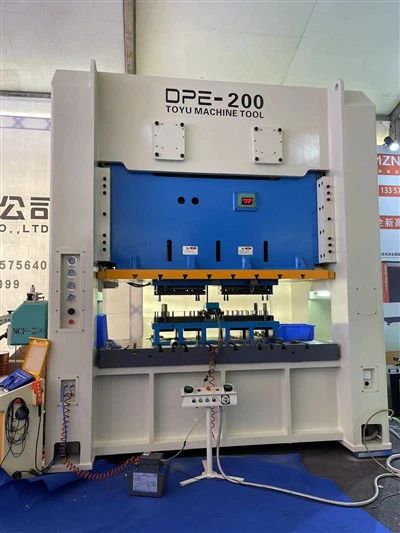

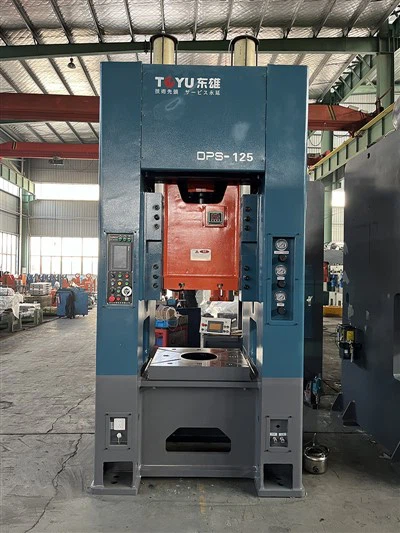

Una prensa de estampado es un dispositivo mecánico que se utiliza para dar forma o cortar metal deformándolo con un troquel. Estas máquinas son fundamentales en la industria manufacturera, especialmente en la producción de piezas de automoción, electrodomésticos y aeroespacial. Operan ejerciendo alta presión sobre una lámina de metal, forzándola a entrar en la cavidad de una matriz para darle la forma deseada.

Las prensas de estampado se pueden clasificar en varios tipos, incluidas prensas mecánicas, hidráulicas y servoaccionadas. Las prensas mecánicas utilizan un motor para impulsar un volante, que almacena energía y la libera para impulsar la prensa. Las prensas hidráulicas, por otro lado, utilizan cilindros hidráulicos para generar fuerza, ofreciendo mayor flexibilidad y control. Las prensas servoaccionadas son las más avanzadas y combinan los beneficios de los sistemas mecánicos e hidráulicos, lo que permite un control preciso de la velocidad, la posición y la fuerza.

Producto de estampado 1

Producto de estampado 2

Producto de estampado 3

Los componentes clave de una prensa de estampado incluyen el marco, la placa de refuerzo, el ariete y el troquel. El marco proporciona la estructura y el soporte, mientras que la placa de refuerzo sirve como base estable para el troquel. El ariete, impulsado por el mecanismo de prensa, se mueve hacia arriba y hacia abajo para aplicar presión. Los troqueles, que son moldes diseñados a medida, definen la forma y las características del producto final.

La eficiencia y precisión de las prensas de estampado las hacen indispensables en entornos de producción en masa. Permiten la fabricación a alta velocidad y en gran volumen de piezas complejas con una calidad constante, lo que reduce significativamente los costos y el tiempo de producción. Con los avances tecnológicos, las prensas de estampado modernas están cada vez más automatizadas, lo que mejora la productividad y garantiza la seguridad.

Producto de estampado 4

Producto de estampado 5

Producto de estampado 6

Producto de estampado 7

Introducción a la máquina de prensa de estampado

1. Estructura de modo de alta rigidez, diseñada de acuerdo con los requisitos de prensas de servicio pesado, con excelente resistencia al estampado con carga excéntrica, pequeña deformación del cuerpo, adecuada para productos de estampado rojo con tonelaje de estampado fluctuante.

2. Rieles guía de ocho lados, eliminan eficazmente el desplazamiento de carga excéntrico, alta precisión de guiado, buena verticalidad, larga vida útil del molde, buena concentricidad de los productos estirados

3. Caja de cambios cerrada, reduce en gran medida el ruido, los engranajes están sumergidos en aceite y la vida útil del engranaje es larga.

4. Embrague neumático cerrado, acción sensible, acoplamiento suave, ángulo de parada preciso, puede detenerse en cualquier ángulo, carga del molde conveniente y segura.

Engranaje

Motor

control deslizante

Electroválvula dúplex

Nombre	Unidad	DPG-250T		DPG-400T
Fuerza nominal	kn	2500		4000
Tipo		V	H	V	H
Trazo deslizante	milímetros	180	150	250	150
Carrera de fuerza nominal	milímetros	10	5	15	9
Número de golpes (velocidad constante)	s.p.m	50	60	40	60
Altura máxima del troquel	milímetros	500	525	600	650
Ajuste de altura del troquel	milímetros	50		80
Tamaño de mesa de trabajo más bajo	milímetros	900×800×155		1200×900×185
Fondo deslizante	milímetros	750×750		850×850
Orificio central de la mesa de trabajo	milímetros	Ø70(Personalizable)		Ø80(Personalizable)
Agujero del mango del molde	milímetros	Ø80		Ø90
motor principal	KW×P	22×4		45×4
Forma push-down		Tipo de leva mecánica		Tipo de leva mecánica
Capacidad de empuje hacia abajo	kn	200		350
Golpe de empuje hacia abajo	milímetros	50		55
Presión de aire utilizada	MPa	0.6-0.7		0.6-0.7
Perforación (delantera y trasera × izquierda y derecha × altura)	milímetros	2285×2690×4600		2805×3190×5400
Peso del punzón	Tonelada	Aproximadamente 25		Aprox.38

Nombre	Unidad	DPG-500T		DPG-600T
Fuerza nominal	kn	5000		6000
Tipo		V	H	V	H
Trazo deslizante	milímetros	280	180	280	180
Carrera de fuerza nominal	milímetros	20	12	20	12
Número de golpes (velocidad constante)	s.p.m	35	50	30	45
Altura máxima del troquel	milímetros	600	650	600	650
Ajuste de altura del troquel	milímetros	80		80
Tamaño de mesa de trabajo más bajo	milímetros	1350×950×195		1400×1000×205
Fondo deslizante	milímetros	950×900		1050×950
Orificio central de la mesa de trabajo	milímetros	Ø80(Personalizable)		Ø90(Personalizable)
Agujero del mango del molde	milímetros	Ø90		Ø100
motor principal	KW×P	45×4		55×4
Forma push-down		Tipo de leva mecánica		Tipo de leva mecánica
Capacidad de empuje hacia abajo	kn	400		450
Golpe de empuje hacia abajo	milímetros	60		65
Presión de aire utilizada	MPa	0.6-0.7		0.6-0.7
Perforación (delantera y trasera × izquierda y derecha × altura)	milímetros	2900×3450×5600		3135×3710×6000
Peso del punzón	Tonelada	Aproximadamente 48		Aprox.57

Nombre	Unidad	DPG-800 Tres ejes		DPG-1000 Tres ejes		DPG-1200 Tres ejes
Fuerza nominal	kn	8000		10000		12000
Tipo		V	H	V	H	V	H
Trazo deslizante	milímetros	300	200	300	200	350	250
Carrera de fuerza nominal	milímetros	30	15	30	18	30	20
Número de golpes (velocidad constante)	s.p.m	20	30	20	30	18	25
Altura máxima del troquel	milímetros	700	750	750	800	800	850
Ajuste de altura del troquel	milímetros	100		100		100
Tamaño de mesa de trabajo más bajo	milímetros	1400×1100×215		1500×1200×245		1500×1300×275
Fondo deslizante	milímetros	1150×1100		1250×1200		1350×1300
Orificio central de la mesa de trabajo	milímetros	Ø100(Personalizable)		Ø100(Personalizable)		Ø120(Personalizable)
Agujero del mango del molde	milímetros	Ø100		Ø120		Ø120
motor principal	KW×P	75×4		90×4		110×4
Forma push-down
Capacidad de empuje hacia abajo	kn	500		600		650
Golpe de empuje hacia abajo	milímetros	70		75		80
Presión de aire utilizada	MPa
Perforación (delantera y trasera × izquierda y derecha × altura)	milímetros	3305×4070×6300		3470×4230×6600		3670×4590×6900
Peso del punzón	Tonelada	Aprox. 75		Aproximadamente 95		Aprox.116

Accesorios estándar
Embrague neumático	●
pantalla táctil	●
Contador de precarga, contador de pre-rotura	●
Dispositivo de protección contra sobrecarga hidráulica	●
Dispositivo de detección de atascos	●
Toma de corriente	●
Dispositivo eléctrico de lubricación con grasa.	●
Dispositivo electrónico de ajuste de corredera.	●
Indicador electrónico de altura del molde.	●
Dispositivo de equilibrio de correderas y moldes.	●
Interruptor de leva giratorio electrónico	●
Indicador de ángulo del cigüeñal (electrónico)	●
Inversor	●
Encimera	●
Conector de fuente de aire	●
Dispositivo de protección de segunda etapa	●
manual de instrucciones	●

Accesorios estándar	○
Dispositivo de matriz neumática	○
interruptor de pie	○
Dispositivo de punzonado superior deslizante	○
Pie antivibración	○
Dispositivo de protección fotoeléctrica	○
Alimentador (tipos neumático, mecánico y NC)	○
Estante	○
nivelador	○
Robot	○
Dispositivo de iluminación de molde	○
