Descripción

Parámetros técnicos

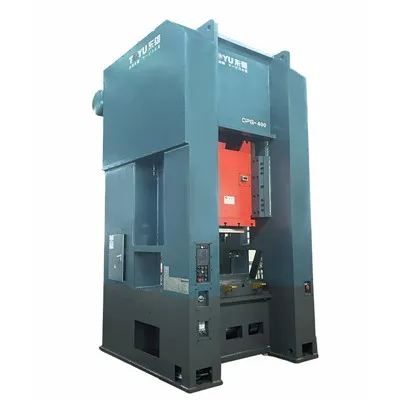

1. La máquina prensadora de estampado de chapa adopta soldadura de placa de acero de alta calidad, diseño de marco de alta rigidez y tratamiento de proceso de eliminación de tensión interna para mejorar la estabilidad y confiabilidad de toda la precisión de la máquina.

2. El centro de transmisión está alineado con el centro general de la máquina para garantizar la precisión y estabilidad de la punzonadora.

3. La precisión del ajuste del molde puede alcanzar hasta 0.01 mm, lo cual es seguro, conveniente y confiable.

La máquina prensadora de estampado de chapa utiliza conceptos de diseño avanzados para lograr poco ruido, bajo consumo y ahorro de energía.

5. La máquina prensadora de estampado de chapa está equipada con control PLC totalmente inteligente, ajuste eléctrico del molde y protección hidráulica contra sobrecargas;

6. Equipado con ajuste de conversión de frecuencia y dispositivo de alarma de corte automático de aceite; Módulo de visualización digital electrónico con función de alta memoria, bloqueo hidráulico opcional y dispositivo automático de elevación.

Artículo		DPA-25		DPA-35
Modelo		V	H	V	H
Capacidad	Tonelada	25		35
Punto de tonelaje nominal	milímetros	3.2	1.6	3.2	1.6
Cambio de velocidad	s.p.m	60-140	130-200	40-120	110-180
Velocidad estable	s.p.m	110		85
Ataque	milímetros	60	30	70	40
Altura del troquel	milímetros	200	215	220	235
Ajuste deslizante	milímetros	50		55
Área de diapositivas	milímetros	300×220×50		360×250×50
Área de refuerzo	milímetros	680×300×70		800×400×70
Agujero del vástago	milímetros	Φ38		Φ38
Motor principal	kw.p	2.2×4		3.7×4
Dispositivo de ajuste deslizante		Operación manual		Operación manual
Presión de aire	kilogramos/cm²	5-6		5-6
Prensas de Precisión		SNC(Jls)1clase		SNC(JlS)1clase
Dimensión de prensas	milímetros	930×1390×2125		1000×1450×2300
Capacidad del cojín del troquel	Tonelada	-		2.3
Ataque	milímetros	-		50
Área efectiva del cojín del troquel	mm²	-		300×230

DPA-45		DPA-60		DPA-80		DPA-110
V	H	V	H	V	H	V	H
45		60		80		110
3.2	1.6	4	2	4	2	6	3
40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90
75		65		65		50
80	50	120	60	150	70	180	80
250	265	310	340	340	380	360	410
60		75		80		80
400×300×60		500×360×70		560×420×70		650×470×80
850×440×80		900×500×80		1000×550×90		1150×600×110
Φ38		Φ50		Φ50		Φ50
5.5×4		5.5×4		7.5×4		11×4
Operación manual				Conducción eléctrica
5-6		5-6		5-6		5-6
SNC(JlS)1clase
1040×1650×2390		1090×1670×2750		1328×1820×2980		1458×1970×3133
2.3		3.6		3.6		6.3
50		70		70		80
300×230		350×300		450×310		500×350

DPA-160		DPA-200		DPA-260		DPA-315
V	H	V	H	V	H	V	H
160		200		260		315
6	3	6	3	7	3.5	8	3.5
20-50	40-70	20-50	50-70	20-40	40-50	20-35	35-50
35		35		30		30
200	90	200	100	250	150	250	150
460	510	460	510	500	550	500	550
100		110		120		120
700×550×90		850×630×90		950×700×100		1200×700×100
1250×800×140		1400×820×160		1500×840×180		1600×840×180
Φ65		Φ65		Φ65		Φ70
15×4		18.5×4		22×4		30×4
Conducción eléctrica
5-6		5-6		5-6		5-6
SNC(Jls)1clase		SNC(Jls)1clase		SNC(Jls)1clase		SNC(Jls)1clase
1560×2390×3610		1790×2690×4058		1945×2865×4433		2145×2965×4500
10		14		14		16
80		100		100		100
650×420		710×480		810×480		810×480

Accesorios	Estándar
Protector de sobrecarga hidráulica	●
Sistema de lubricación manual	●
Convertidor de frecuencia	●
Dispositivo de ajuste deslizante (DPA60 y inferiores a DPA60)	●
Dispositivo de ajuste deslizante (DPA 80 o más)	●
Indicador de altura del troquel (DPA60 y inferiores a DPA60)	●
Indicador de altura del troquel (DPA 80 o más)	●
Dispositivo de equilibrio	●
Interruptor de leva giratorio	●
Indicador de ángulo del cigüeñal	●
Contador de golpes eléctrico	●
Receptáculo de fuente de aire	●
Dispositivo de seguridad contra exceso de marcha	●
Caja de herramientas de mantenimiento	●
Manual de operación	●

Accesorios	Opcional
Sistema de lubricación automática eléctrica	○
Dispositivo neumático de fusión de troqueles	○
Contador de presencia	○
Contador de presencia	○
interruptor de pie	○
Dispositivo de cambio rápido de matriz (modo de cambio de brazo de matriz, elevador de matriz y abrazadera)	○
	○
Dispositivo de extracción de diapositivas	○
Consentimiento para la detección de atascos	○
Fuente de alimentación	○
Soporte de prensa antivibración	○
Dispositivo de seguridad fotoelectrónico	○
Alimentador	○
Estante	○
nivelador	○
Mano maquinista	○
Luz de la habitación	○

Malas soluciones y corte por láser.

Ante los fenómenos adversos en el corte por láser, es necesario adoptar una serie de soluciones científicas y minuciosas. En primer lugar, para abordar el problema de los bordes cortantes ásperos, se puede optimizar la precisión de enfoque del rayo láser para garantizar una distribución uniforme de la energía y reducir la dispersión. Al mismo tiempo, la combinación entre velocidad de corte y potencia se puede ajustar para que el proceso de corte sea más fluido.

En segundo lugar, la irregularidad de la sección transversal suele estar relacionada con las propiedades del material y los ajustes de los parámetros del corte asistido por gas. Al controlar con precisión el tipo, el caudal y la presión del gas auxiliar, combinado con la conductividad térmica del material, se puede mejorar eficazmente la calidad de la sección transversal y reducir el fenómeno de la escoria suspendida.

Además, una zona afectada por el calor excesivamente grande no sólo afecta la precisión del corte, sino que también puede dañar las propiedades del material. Para ello, se puede utilizar la tecnología de corte por láser de pulso para reducir la entrada de calor y lograr un corte rápido a baja temperatura controlando la frecuencia, el ancho y la energía de los pulsos del láser, reduciendo así la zona afectada por el calor. Además, para abordar el problema de la deformación del material, además de optimizar los parámetros del proceso de corte, también se puede realizar un tratamiento previo del material antes del corte, como precalentamiento, liberación de tensiones, etc., para mejorar la resistencia del material a la deformación. .

Adoptar soluciones científicas y razonables para garantizar la calidad del corte, mejorar la eficiencia de la producción y cumplir con los altos estándares de fabricación industrial.
