En la industria manufacturera, las punzonadoras dobles desempeñan un papel crucial en diversos procesos de trabajo del metal. Como proveedor de máquinas punzonadoras dobles, entendemos la importancia de mantenernos al día con los avances tecnológicos para mejorar el rendimiento y la eficiencia de estas máquinas. Una de las áreas clave donde se pueden realizar mejoras significativas es el sistema de control de la máquina punzonadora doble. En esta publicación de blog, exploraremos las opciones de actualización para el sistema de control de una máquina punzonadora doble.
1. Sistemas de control tradicionales y sus limitaciones
Antes de profundizar en las opciones de actualización, es fundamental comprender los sistemas de control tradicionales utilizados en las máquinas punzonadoras dobles y sus limitaciones. Las máquinas punzonadoras dobles más antiguas suelen depender de sistemas de control mecánicos o electromecánicos. Estos sistemas se basan en levas, engranajes y relés para controlar el movimiento de los punzones y el funcionamiento general de la máquina.
Uno de los principales inconvenientes de los sistemas de control mecánico es su falta de flexibilidad. Una vez configurada la máquina, es difícil cambiar el patrón de punzonado o ajustar los parámetros sin modificaciones mecánicas significativas. Esto puede llevar mucho tiempo y ser costoso, especialmente para la producción de lotes pequeños o cuando se requieren cambios frecuentes de diseño.
Los sistemas de control electromecánicos, que utilizan relés y contactores, ofrecen algunas mejoras en términos de control. Sin embargo, todavía están limitados en términos de precisión y programabilidad. Los sistemas basados en relés pueden sufrir desgaste de los contactos y ruido eléctrico, lo que lleva a un funcionamiento poco fiable con el tiempo. Además, programar estos sistemas es relativamente complejo y a menudo requiere conocimientos especializados.
2. Controladores lógicos programables (PLC)
Una de las opciones de actualización más populares para el sistema de control de una máquina punzonadora doble es el uso de controladores lógicos programables (PLC). Los PLC son computadoras industriales diseñadas para controlar y automatizar diversos procesos de fabricación.
Ventajas de los PLC
- Flexibilidad: Los PLC se pueden programar fácilmente para controlar diferentes patrones, velocidades y secuencias de punzonado. Esto permite realizar ajustes rápidos y sencillos en el funcionamiento de la máquina, haciéndola adecuada tanto para producción a gran escala como para lotes pequeños. Por ejemplo, si un cliente solicita un nuevo patrón de perforación para un pedido específico, el PLC se puede reprogramar en cuestión de horas, en lugar de días o semanas como se requeriría con un sistema mecánico tradicional.
- Fiabilidad: Los PLC están diseñados para funcionar en entornos industriales hostiles. Son resistentes al ruido eléctrico, vibraciones y variaciones de temperatura. A diferencia de los sistemas basados en relés, los PLC no tienen piezas móviles que puedan desgastarse, lo que da como resultado una vida útil más larga y un mantenimiento menos frecuente.
- Capacidades de diagnóstico: Los PLC pueden proporcionar información de diagnóstico en tiempo real sobre el funcionamiento de la máquina. Esto permite a los operadores identificar y solucionar rápidamente cualquier problema que pueda surgir, reduciendo el tiempo de inactividad y aumentando la productividad. Por ejemplo, si un sensor falla, el PLC puede detectar el problema y mostrar un mensaje de error, guiando al operador al origen del problema.
Implementación de PLCs en Máquinas Doble Punzonadora
Al actualizar a un sistema de control basado en PLC, es necesario reemplazar los componentes de control existentes con el PLC y los módulos de entrada/salida (E/S) asociados. Los módulos de E/S se utilizan para interactuar con los distintos sensores y actuadores de la máquina, como interruptores de límite, sensores de proximidad y válvulas solenoides. Luego, el PLC se programa utilizando un lenguaje de programación de lógica de escalera, que es relativamente fácil de aprender para ingenieros y técnicos eléctricos.
3. Interfaz hombre-máquina (HMI)
Además de actualizar a un PLC, agregar una interfaz hombre-máquina (HMI) es otra opción valiosa para el sistema de control de una máquina punzonadora doble. Una HMI es una interfaz gráfica de usuario que permite a los operadores interactuar con el sistema de control de la máquina.
Beneficios de la HMI
- Facilidad de operación: Una HMI proporciona una interfaz fácil de usar para que los operadores supervisen y controlen la máquina. En lugar de tener que leer esquemas eléctricos complejos o usar una serie de botones e interruptores, los operadores pueden usar una pantalla táctil o una pantalla gráfica para configurar parámetros, iniciar y detener la máquina y ver información de diagnóstico. Esto reduce la curva de aprendizaje para los nuevos operadores y mejora la eficiencia general.
- Comentarios visuales: Las HMI pueden mostrar datos en tiempo real sobre el funcionamiento de la máquina, como el número de punzones, la velocidad de la máquina y el estado de varios sensores. Esta retroalimentación visual permite a los operadores identificar rápidamente cualquier anomalía o problema potencial y tomar las medidas adecuadas.
- Registro y análisis de datos.: Muchas HMI tienen la capacidad de registrar datos sobre el funcionamiento de la máquina a lo largo del tiempo. Estos datos se pueden utilizar para análisis, control de calidad y mantenimiento predictivo. Por ejemplo, al analizar los datos sobre el número de punzones y la fuerza aplicada, los fabricantes pueden identificar tendencias y realizar ajustes para mejorar la calidad de los productos punzonados.
Integración con PLC
La HMI normalmente se conecta al PLC mediante un protocolo de comunicación, como Modbus o Ethernet/IP. Esto permite que la HMI envíe comandos al PLC y reciba datos del mismo en tiempo real. Al integrar una HMI con un sistema de control basado en PLC, es importante garantizar que la comunicación entre los dos dispositivos sea confiable y segura.
4. Servo - Sistemas de control de motores
Otra opción de mejora importante para el sistema de control de una máquina punzonadora doble es la implementación de sistemas de control de servomotores. Las máquinas punzonadoras tradicionales a menudo utilizan sistemas hidráulicos o neumáticos para accionar los punzones, que pueden ser menos precisos y eficientes en comparación con los sistemas de servomotor.
Ventajas del servo - control de motores
- Precisión: Los servomotores ofrecen un control de alta precisión del movimiento del punzón. Pueden colocar con precisión los punzones en la ubicación deseada y aplicar la cantidad exacta de fuerza necesaria para cada punzón. Esto da como resultado productos perforados de mayor calidad con menos variación en las dimensiones.
- Eficiencia energética: Los sistemas servomotores son más eficientes energéticamente que los sistemas hidráulicos o neumáticos. Solo consumen energía cuando es necesario y la energía se puede regenerar durante la desaceleración, lo que reduce el consumo total de energía.
- Velocidad y flexibilidad: Los servomotores pueden funcionar a altas velocidades y se pueden programar fácilmente para cambiar la velocidad y el patrón de perforación. Esto permite ciclos de producción más rápidos y una mayor flexibilidad para cumplir con diferentes requisitos de producción.
Integración con el Sistema de Control
Para implementar un sistema de control de servomotor, el sistema de accionamiento existente de la máquina punzonadora doble debe reemplazarse por servomotores y sus servoaccionamientos asociados. Luego, los servoaccionamientos se conectan al PLC, que controla el funcionamiento de los servomotores. El PLC se puede programar para enviar señales de control precisas a los servoaccionamientos, garantizando un movimiento preciso de los punzones.
5. Conectividad del Internet industrial de las cosas (IIoT)
En la era de la Industria 4.0, actualizar el sistema de control de una máquina punzonadora doble para incluir conectividad al Internet industrial de las cosas (IIoT) ofrece numerosos beneficios. IIoT permite que la máquina se conecte a una red, lo que permite la recopilación, el análisis y el monitoreo remoto de datos.
Beneficios de la conectividad IIoT
- Monitoreo y control remotos: Con la conectividad IIoT, los operadores y gerentes de máquinas pueden monitorear el estado de la máquina punzonadora doble de forma remota. Pueden acceder a datos en tiempo real sobre el funcionamiento de la máquina, como temperatura, vibración y tasa de producción, desde cualquier parte del mundo mediante un teléfono inteligente, una tableta o una computadora. Esto permite una respuesta rápida a cualquier problema y puede reducir el tiempo de inactividad.
- Mantenimiento predictivo: Los sensores IIoT pueden recopilar datos sobre el rendimiento de la máquina a lo largo del tiempo. Al analizar estos datos utilizando algoritmos analíticos avanzados, es posible predecir cuándo se requiere mantenimiento antes de que ocurra una avería. Este enfoque proactivo del mantenimiento puede ahorrar costes y aumentar la vida útil de la máquina.
- Optimización de procesos: Los datos recopilados a través de la conectividad IIoT se pueden utilizar para optimizar el proceso de perforación. Al analizar la relación entre diferentes parámetros, como la velocidad de punzonado, la fuerza y las propiedades del material, los fabricantes pueden identificar oportunidades para mejorar la eficiencia y la calidad.
Implementación de IIoT en Máquinas Doble Punzonadora
Para implementar la conectividad IIoT, la máquina punzonadora doble debe estar equipada con sensores para recopilar datos relevantes, como sensores de temperatura, sensores de vibración y sensores de carga. Luego, los datos se transmiten a una plataforma basada en la nube utilizando un protocolo de comunicación, como Wi-Fi, Ethernet o celular. Luego, la plataforma en la nube puede analizar los datos y proporcionar información a los operadores y gerentes.
Conclusión
Como proveedor de máquinas punzonadoras dobles, reconocemos la importancia de ofrecer opciones de actualización para el sistema de control de nuestras máquinas. Actualizar a un sistema de control basado en PLC, agregar una HMI, implementar sistemas de control de servomotores e incorporar conectividad IIoT puede mejorar significativamente el rendimiento, la eficiencia y la confiabilidad de las máquinas punzonadoras dobles.
Estas actualizaciones pueden ayudar a los fabricantes a mejorar la calidad de sus productos, reducir los costos de producción y aumentar la productividad. Si está interesado en actualizar el sistema de control de su máquina punzonadora doble o en comprar una nueva máquina con funciones de control avanzadas, no dude en contactarnos para obtener más información y analizar sus requisitos específicos. Estamos comprometidos a brindarle las mejores soluciones para sus necesidades de fabricación.

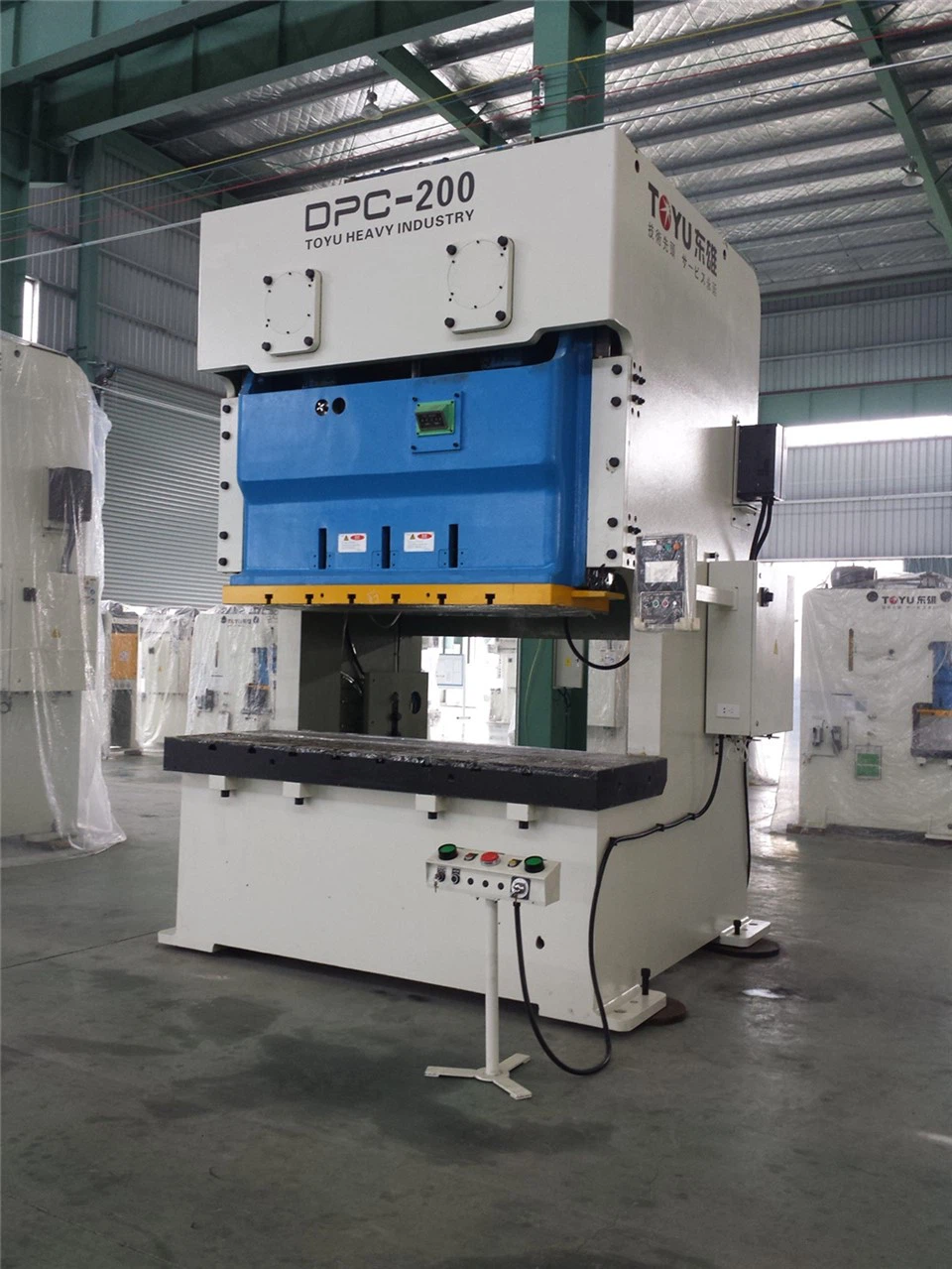

Si quieres saber más sobre nuestroPunzonadora de doble manivela, haga clic en el enlace para explorar.
Referencias
- "Manual de automatización industrial", John Wiley & Sons
- "Controladores Lógicos Programables: Principios y Aplicaciones", Delmar Cengage Learning
- "Servomotores y teoría del control industrial", Springer
